carden音箱設計上的特點
◆
我們可以把音箱是唯一種精密的”樂器”能將電子訊號正確的轉化為聲音。
而一個優良的音箱，必須能忠實地將錄音還原為原來的聲音，不能修飾或改變錄音的原貌
◆
為了達到這忠實傳播的要求，在音箱設計工作上，通常會面臨幾個難題:單體共振、
音箱共振、外部音箱繞射、時間誤差、空間延遲、保持相位工作一致性
（在 2音路以上的產品設計）。
◆
我們逐一來說明如何在設計上及材料上做調整以克服這些問題。
1.
單體振動板共振
振動板共振，會造成音盆崩潰問題。我們運用複合材料(7種材料)的技術，來製作振動板，並用于我們大部分的產品上。並且在振動板表面做陶瓷粉塗被，以增強音盆剛性，防止音盆崩潰，同時增加聲音清晰度。另外，我們在超低音的音盆形狀上，設計為〝碗型〞，
這種形狀的音盆，能使低音單體再設定的頻率範圍內有最佳的工作狀態。在音盆的質量
結構設計上，我們採用〝無壓力〞音盆構造(用于低音)或〝半壓力〞音盆構造(用于中低音)，以產生最自然的聲音再生。在DVS
88A
的型號，我們設計一體成型的音盆(防塵蓋及振動板為整片壓鑄成型)，以增加鋼性及精密度。採用丁烯(Buty)橡膠懸邊材料。這種材料能提供
單體較長的衡程以及非常長的使用壽命，並不受環境因素(溫度、溼度等)的影響。
2.
音箱共振
同樣厚度的板子，若設計音箱體積越小，則剛性越強，愈不容易造成音箱共震。
尤其設計超低音時，更是要求嚴格，避免箱板共振。在所有的超低音產品及鑽石8.0型號，我們的產品是運用推挽式(Push/Pull)雙低音單元，低音反射式音箱結構設計，
這種設計有以下的優點：
1.
能設計出精簡的體積及美麗的造型。運用Push/Pull設計，能節省3/4的音箱體積，
因此容易有精緻而漂亮的造型。
2.
減少三次階波失真，增加音箱工作能量。
3.
提升低頻(200Hz)工作靈敏度6db，節省功率放大器的投資。
4.
傳輸線低音音箱設計。DVS
88A
/MD-5000/MAHLER，全部採用傳輸線低音音箱結構，造成更低的低頻延伸及增加音箱結構強度，減低箱板共振。
5.
超水準的箱板厚度及高品質MDF材料。我們的超低音產品音箱板子厚度分別為
SW2.5/SW8……..25m/m(1
英吋)
SW10……………
.30m
/m(1.2英吋)
SW12……………
.35m
/m(1.4英吋)
SW15……………
.40m
/m(1.6英吋)
3.
音箱繞射
我們將所有的型號音箱，全部設計為不規則型(多邊形及圓弧型)。
基本上消除音箱繞射的現象，但為了音質因素，都以極大成本設計，雖然這種造型的
音箱在製作成本上極高，施工技術極難。
4.
音樂的一致性
每個音樂訊號由幾種不同的高音組成，而這個音與音量及時間一致性有關。
而一致性的因素包括振幅、時間及相位，這也是聲音的特徵。為保持音樂合諧一致，
所有喇叭單元前後運動的動作必須保持一致，應與輸入訊號動作一致。
我們採用以下的設計來達成一致性的目標：
1.使用平面振膜高音單RibbonTweeter(DVS
88A
/MD-5000/MAHLER)。
平面振膜高音單元，其相位成一直線，因此沒有相位移動問題。而平面振膜高音單元
之能量發散迅速，因此沒有鈴振問題(在大因壓時高音會尖叫peaking)。
2.使用品質良好的喇叭單元，搭配特別設計的L/C分頻網路，以確保單
元之間運動保持
一致的相位。

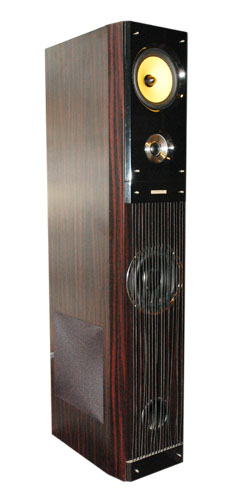

3.使用喇叭單元垂直線性排列設計(MD-5000/MAHLER)。我們這個垂直線性排列設計，
使音樂訊號在時間及空間上有一致性的傳輸。
4.無分頻網絡設計，我們在DVS
88A
型號上，採用無分頻網絡設計，在
單元的音盆設計上
使用不同材質，以產生分頻作用，同時也免除交連失真，確保相位一致性。
除了以上的設計特點外，我們為了提升音箱品質，也做了一系列更專業
的設計及材料改進。
A.
音圈(Voic
Coil)的設計
我們使用在超低音單元的音圈尺寸如下：
15”
--------------------使用
4”
音圈(通常用
3”
音圈)
12”
--------------------使用
4”
音圈(通常用
2”
~
2.5”
音圈)
10”
--------------------使用
3”
音圈(通常用
2”
音圈)
8”
--------------------使用
2”
音圈(通常用
1.5”
音圈)
B.
衡程(Excursion)
我們採用厚的T鐵，以喇叭單元具較長的衡程。
15”
(
15mm
厚T鐵+
8.5mm
位移量)x2=
47mm
12”
(
15mm
厚T鐵+
6.5mm
位移量)x2=
43mm
10”
(
10mm
厚T鐵+
6mm
位移量)x2=
32mm
8”
(
15mm
厚T鐵+
5.9mm
位移量)x2=
27.8mm
C.
磁鐵(Magnet)
我們在大尺寸(15"/12"/10")喇叭單元使用銣鐵錋(Neodymiue)磁鐵。這種磁鐵的磁力，
較傳統銣鈷(Ferrite)磁鐵的磁力，強10倍以上。
15”
使用
17oz
銣鐵錋磁鐵(等於
10.47磅
銣鈷磁鐵)
12”
使用
17oz
銣鐵錋磁鐵(等於
10.47磅
銣鈷磁鐵)
10”
使用
9oz
銣鐵錋磁鐵(等於
5.54磅
銣鈷磁鐵)
8”
使用
30oz
銣鈷磁鐵
使用銣鐵錋磁鐵除了具強大的磁力外，也能大幅度縮減喇叭單元的體積，
以利於設計出容積較小、造型美觀的音箱。同時使用防磁設計，預防漏磁，增加磁通量。
D.
平面振膜高音單元(Ribbon
Tweeter)
我們的平面振膜高音單元特點如下：
1.
音膜厚度。我們使用Kapton
Film作為振動板。這種材料的厚度為1/
100m
m
(
0.01m
m
)，
而一般平面振膜高音的振膜板厚2/
100m
m
(
0.02mm
)。較薄的振動板能得到高靈敏度
及較快的瞬態反映，也有較高的音域延伸。
2. 銣鐵錋磁路系統。這種超強力磁鐵能使高頻上達40,000Hz以上
，有較高的工作效率及透明的聲音。
E.
分頻器(Cross-Over)
特點如下:
1.
採用3階，18db衰減，相位等化設計。
2.
採用Litz線圈，中低頻工作輕鬆自然。
3.
使用無感電阻，已產生清楚的音場。
|
