揚聲器

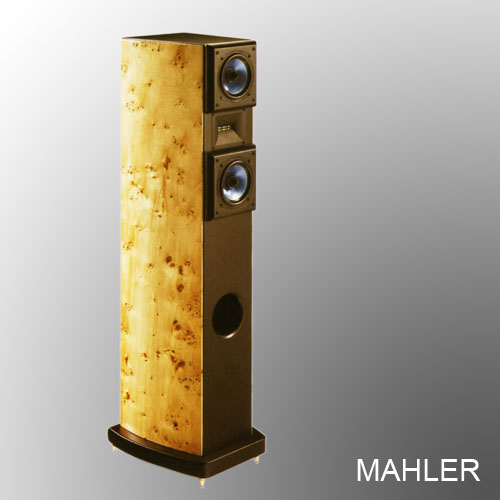

MAHLER


有聽過audiocarden的MAHLER嗎?

恭喜你現在認識它還不算晚

MALHER絲帶高音喇叭所表現出來的音質

會讓你驚訝不已!

主要色調




白楊木


鳥眼楓木


鋼琴黑



特色介紹



1. 音圈使用1"1/ 2吋,鍍銅扁鋁線。此種特殊材料結構有極為輕巧的移
 動質量,因此具有超高效率的工作狀態。



2. 中低音單元設計有鋁質相位錘,因此能在升自然而透明的中頻。



3. 音箱為傳輸線結構設計,能再生非常低沉的低頻,可至40dB(±3dB)。



 規格介紹

音箱型式

兩音路傳輸線系統

低音單體

2只5"1/ 4吋單元,陶瓷粉途被紙盆,

丁烯橡膠懸邊,1"1/ 2 吋音圈,21oz 銣鈷磁鐵,配以鋁質相位錘

高音單體

1只2" 3/ 4吋絲帶高音,0.5Oz 銣鐵錋磁鐵

阻抗

6 歐姆

分頻器

12 / 18dB衰減,二階分音,分頻點3,500Hz

頻率響應

40~20,000Hz(±3dB)

靈敏度

86dB / 2.83v / 1m

承受功率

100~250W,連續輸出功率R.M.S.

尺寸

高109 × 寬25.4 × 深33.7 cm

重量

淨重38.8kg / 每只



鳥眼楓木
  功率 原價 特價
  200W $138,000 $108,000
  250W $158,000 $128,000

白楊木
  功率 原價 特價
200W $158,000 $128,000
(已完售)
  250W $168,000 $138,000

已完售產品如指定進口,需按英國定價打9折。



audio  carden音箱設計上的特點

    我們可以把音箱是唯一種精密的樂器能將電子訊號正確的轉化為聲音。
而一個優良的音箱,必須能忠實地將錄音還原為原來的聲音,不能修飾或改變錄音的原貌

    為了達到這忠實傳播的要求,在音箱設計工作上,通常會面臨幾個難題:單體共振、
音箱共振、外部音箱繞射、時間誤差、空間延遲、保持相位工作一致性
(在 2音路以上的產品設計)。

    我們逐一來說明如何在設計上及材料上做調整以克服這些問題。

1.      單體振動板共振

振動板共振,會造成音盆崩潰問題。我們運用複合材料(7種材料)的技術,來製作振動板,並用于我們大部分的產品上。並且在振動板表面做陶瓷粉塗被,以增強音盆剛性,防止音盆崩潰,同時增加聲音清晰度。另外,我們在超低音的音盆形狀上,設計為〝碗型〞,
這種形狀的音盆,能使低音單體再設定的頻率範圍內有最佳的工作狀態。在音盆的質量
結構設計上,我們採用〝無壓力〞音盆構造(用于低音)或〝半壓力〞音盆構造(用于中低音),以產生最自然的聲音再生。在DVS 88A 的型號,我們設計一體成型的音盆(防塵蓋及振動板為整片壓鑄成型),以增加鋼性及精密度。採用丁烯(Buty)橡膠懸邊材料。這種材料能提供
單體較長的衡程以及非常長的使用壽命,並不受環境因素(溫度、溼度等)的影響。

2.      音箱共振

同樣厚度的板子,若設計音箱體積越小,則剛性越強,愈不容易造成音箱共震。
尤其設計超低音時,更是要求嚴格,避免箱板共振。在所有的超低音產品及鑽石8.0型號,我們的產品是運用推挽式(Push/Pull)雙低音單元,低音反射式音箱結構設計,
這種設計有以下的優點

1.      能設計出精簡的體積及美麗的造型。運用Push/Pull設計,能節省3/4的音箱體積,
因此容易有精緻而漂亮的造型。

2.      減少三次階波失真,增加音箱工作能量。

3.      提升低頻(200Hz)工作靈敏度6db,節省功率放大器的投資。

4.      傳輸線低音音箱設計。DVS 88A /MD-5000/MAHLER,全部採用傳輸線低音音箱結構,造成更低的低頻延伸及增加音箱結構強度,減低箱板共振。

5.      超水準的箱板厚度及高品質MDF材料。我們的超低音產品音箱板子厚度分別為

               SW2.5/SW8……..25m/m(1  英吋)

               SW10…………… .30m /m(1.2英吋)

               SW12…………… .35m /m(1.4英吋)

               SW15…………… .40m /m(1.6英吋)

3.      音箱繞射

我們將所有的型號音箱,全部設計為不規則型(多邊形及圓弧型)
基本上消除音箱繞射的現象,但為了音質因素,都以極大成本設計,雖然這種造型的
音箱在製作成本上極高,施工技術極難。


4.      音樂的一致性

每個音樂訊號由幾種不同的高音組成,而這個音與音量及時間一致性有關。
而一致性的因素包括振幅、時間及相位,這也是聲音的特徵。為保持音樂合諧一致,
所有喇叭單元前後運動的動作必須保持一致,應與輸入訊號動作一致。
我們採用以下的設計來達成一致性的目標

1.使用平面振膜高音單RibbonTweeter(DVS 88A /MD-5000/MAHLER)

平面振膜高音單元,其相位成一直線,因此沒有相位移動問題。而平面振膜高音單元
之能量發散迅速,因此沒有鈴振問題(在大因壓時高音會尖叫peaking)

2.使用品質良好的喇叭單元,搭配特別設計的L/C分頻網路,以確保單   元之間運動保持
一致的相位。

3.使用喇叭單元垂直線性排列設計(MD-5000/MAHLER)。我們這個垂直線性排列設計,
使音樂訊號在時間及空間上有一致性的傳輸。

4.無分頻網絡設計,我們在DVS 88A 型號上,採用無分頻網絡設計,在 單元的音盆設計上
使用不同材質,以產生分頻作用,同時也免除交連失真,確保相位一致性。


除了以上的設計特點外,我們為了提升音箱品質,也做了一系列更專業 的設計及材料改進。

 A.    音圈(Voic Coil)的設計

我們使用在超低音單元的音圈尺寸如下

15” --------------------使用 4” 音圈(通常用 3” 音圈)

12” --------------------使用 4” 音圈(通常用 2” ~ 2.5” 音圈)

10” --------------------使用 3” 音圈(通常用 2” 音圈)

  8” --------------------使用 2” 音圈(通常用 1.5” 音圈)

B.     衡程(Excursion)

我們採用厚的T鐵,以喇叭單元具較長的衡程。

15” ( 15mm T+ 8.5mm 位移量)x2= 47mm

12” ( 15mm T+ 6.5mm 位移量)x2= 43mm

10” ( 10mm T+ 6mm 位移量)x2= 32mm

  8” ( 15mm T+ 5.9mm 位移量)x2= 27.8mm

C.     磁鐵(Magnet)

我們在大尺寸(15"/12"/10")喇叭單元使用銣鐵錋(Neodymiue)磁鐵。這種磁鐵的磁力,
較傳統銣鈷(Ferrite)磁鐵的磁力,強10倍以上。


15” 使用 17oz 銣鐵錋磁鐵(等於 10.47 銣鈷磁鐵)

12” 使用 17oz 銣鐵錋磁鐵(等於 10.47 銣鈷磁鐵)

10” 使用 9oz 銣鐵錋磁鐵(等於  5.54磅 銣鈷磁鐵)

  8” 使用 30oz 銣鈷磁鐵

使用銣鐵錋磁鐵除了具強大的磁力外,也能大幅度縮減喇叭單元的體積,
以利於設計出容積較小、造型美觀的音箱。同時使用防磁設計,預防漏磁,增加磁通量。


D.    平面振膜高音單元(Ribbon Tweeter)

我們的平面振膜高音單元特點如下

1 音膜厚度。我們使用Kapton Film作為振動板。這種材料的厚度為1/ 100m m ( 0.01m m )
而一般平面振膜高音的振膜板厚2/ 100m m
( 0.02mm )。較薄的振動板能得到高靈敏度
及較快的瞬態反映,也有較高的音域延伸。

    2.  銣鐵錋磁路系統。這種超強力磁鐵能使高頻上達40,000Hz以上

,有較高的工作效率及透明的聲音。


E.     分頻器(Cross-Over)

特點如下:
1.
採用3階,18db衰減,相位等化設計。
2.
採用Litz線圈,中低頻工作輕鬆自然。
3.
使用無感電阻,已產生清楚的音場。





歡迎來電詢價、預約試聽
